Теплообменник со спирально-спиральной трубкой


SKU:
штат:



Запрос цены PDF экспорт

Особенности продукта

Применение продукта

Руководство пользователя продукта

001

Высокая эффективность теплопередачи

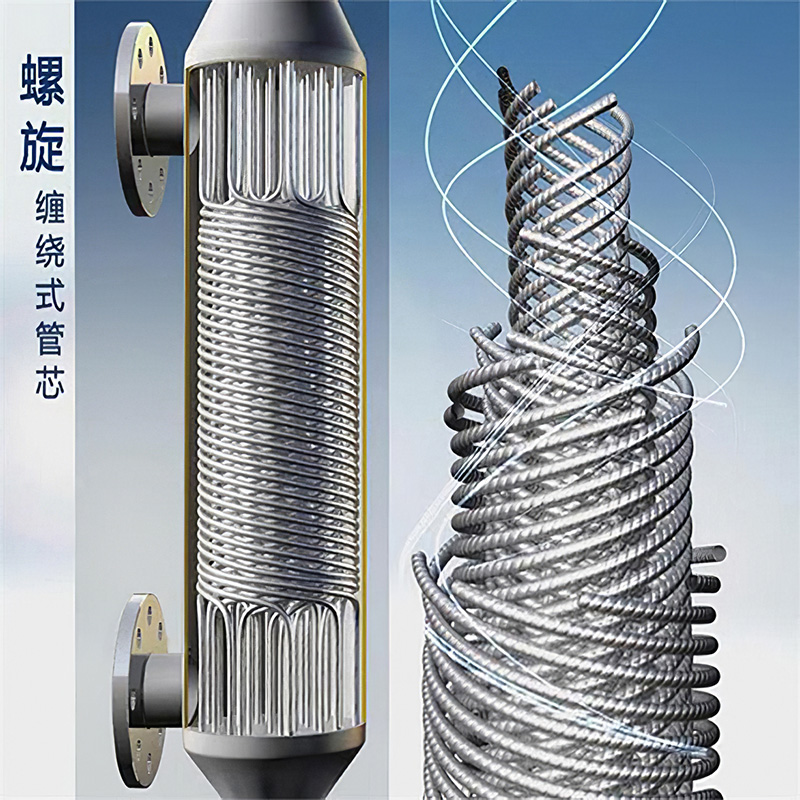

Прецизионный пучок спирально навитых труб создает интенсивную турбулентность, когда среда протекает как через трубную, так и через обе стороны корпуса, что значительно увеличивает теплопередачу на единицу площади по сравнению с обычными прямотрубными теплообменниками. Это обеспечивает высокую эффективность теплообмена и высокую скорость восстановления конденсата.
Увеличенный срок службы.

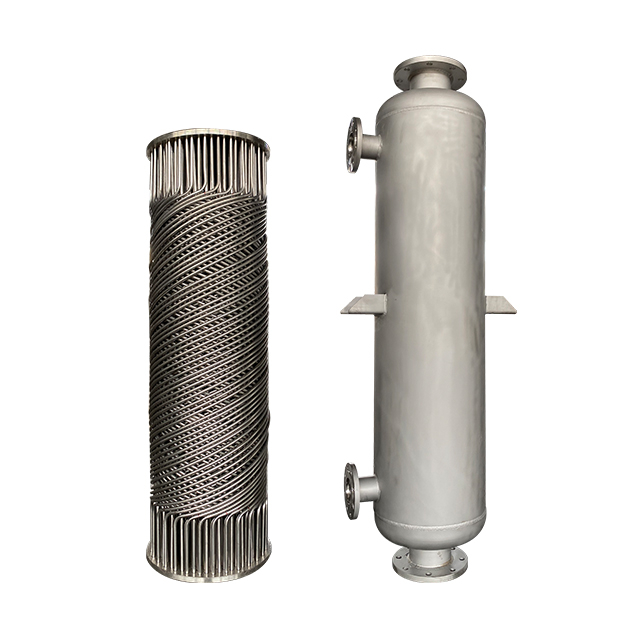

Уникальный пучок спирально навитых трубок обладает эластичными характеристиками, что значительно снижает напряжение выдергивания между теплообменными трубками и трубной решеткой, вызванное разницей температур или вибрацией, тем самым продлевая срок службы.
Компактность
Максимизирует площадь теплопередачи на единицу объема. При идентичных условиях эксплуатации он занимает лишь одну пятую объема традиционных теплообменников. Его можно напрямую подключать к трубопроводам, занимая небольшую площадь и низкие затраты на установку и обслуживание.
Низкая склонность к загрязнению
Расчетная скорость жидкой фазы достигает 5,5 м/с, что приводит к низкой скорости осаждения накипи и снижению склонности к загрязнению.
Несколько вариантов материалов:
нержавеющая сталь 304 и 316, дуплексная нержавеющая сталь 2205, титан, хастеллой (стойкость к высоким температурам и давлению, коррозионная стойкость, увеличенный срок службы).
Низкие эксплуатационные расходы, экономия энергии
Благодаря высокой эффективности теплопередачи системы отопления экономят тепловую энергию. В приложениях с конденсацией он увеличивает скорость восстановления или снижает потребление хладагента.
Примечание. Поскольку теплообменные трубки имеют спиральную спиральную спираль небольшого диаметра, загрязненная среда или легко кристаллизующиеся материалы с большей вероятностью могут вызвать закупорку теплообменника.

002 003

Приложения теплообменника
Конденсатор					Кулер		Обогреватель
Утилизация хвостовых газов	Сушка сырья	Концентрация и экстракция	Фракционирование Конденсация	Дистилляция с обратным холодильником	Сырье (вода) Охлаждение	Воздушное (масляное) охлаждение	Нагрев технологической воды	Воздушное отопление	CIP-очистка	Горячая вода	Отопление помещений

Установка оборудования
① Подготовка перед установкой: Перед установкой внимательно прочтите сопроводительную техническую документацию.
② На теплообменнике на месте установки запрещается производить сварку, сверление отверстий или любые подобные модификации.
③ Установите сетчатый фильтр Y-образного типа на входе циркуляционной воды теплообменника.
Эксплуатация оборудования
① Во время запуска, эксплуатации и остановки теплообменника строго избегайте термического удара, быстрого нагрева, избыточного давления и гидроудара.
② Постоянно контролируйте показания датчиков температуры и давления до и после теплообменника во время работы, чтобы предотвратить перегрев и избыточное давление. Выполняйте плановые проверки, включая: проверку отсутствия утечек из оборудования; проверка того, что тепловая или криогенная изоляция находится в хорошем состоянии; осмотр неизолированных участков оборудования на предмет видимых деформаций; наблюдение за тем, являются ли параметры, отображаемые на полевых приборах, такие как температура, скорость потока и давление, нормальными. Записывайте ежедневные журналы работы наряду с плановыми проверками.
③ Не используйте теплообменник в средах, содержащих среды, вызывающие коррозию его материалов, поскольку это серьезно повлияет на срок его службы.
④ Не допускайте кристаллизации и затвердевания жидкости внутри теплообменника.
Очистка оборудования
Очистку и удаление накипи следует производить, если рабочие параметры теплообменника значительно отклоняются от проектных или первоначальных рабочих параметров; или если разница давлений на входе и выходе одной и той же среды значительно изменяется (обычно превышает 0,05 МПа); или если во время работы скорость нагрева среды замедляется или производительность обработки не соответствует требованиям; или если при нормальных условиях эксплуатации температура на выходе горячей стороны значительно повышается или испарение становится сильным. Циркуляционная очистка с помощью 5-10% разбавленной азотной кислоты является простым и широко используемым методом.
Хранение оборудования
Если теплообменник не будет эксплуатироваться в течение длительного периода, его необходимо слить для консервации и должным образом загерметизировать.
