U-образный теплообменник

Кожухотрубные теплообменники U-Tube — это распространенная конструкция, используемая во многих промышленных и санитарно-гигиенических целях благодаря их эффективности и универсальности. Этот тип теплообменника представляет собой набор U-образных трубок, установленных внутри цилиндрического корпуса. Одним из основных преимуществ конструкции U-образной трубки является ее способность выдерживать тепловое расширение и сжатие, не вызывая напряжения на трубках. Такая гибкость делает U-образные теплообменники особенно подходящими для применений, связанных со значительной разницей температур между двумя жидкостями. Кроме того, конфигурация U-образной трубки упрощает обслуживание и очистку, поскольку пучок трубок можно снять для проверки или ремонта.


SKU:
штат:



Запрос цены PDF экспорт

Описание продукта

Применение продукта

Настроить

Термическое расширение: U-образная форма позволяет лучше справляться с тепловым расширением и сжатием, снижая риск термического напряжения и продлевая срок службы теплообменника.
Идеально подходит для высокого давления: подходит для применений с высоким давлением благодаря прочной конструкции и эффективному устранению перепадов давления между сторонами корпуса и трубы.
Универсальное применение: U-образные теплообменники широко используются в таких отраслях, как химическая обработка, производство электроэнергии и нефтепереработка, благодаря их способности эффективно управлять различными жидкостями и газами.
Простая замена трубок: в случае выхода из строя трубок конструкция U-образной трубки позволяет упростить замену отдельных трубок без необходимости демонтажа всего устройства.
Повышенная эффективность теплопередачи: конструкция способствует эффективной теплопередаче за счет многократного прохода через трубы, максимизируя процесс теплообмена.
Коррозионная стойкость: теплообменники U-Tube, часто изготовленные из коррозионностойких материалов, могут работать с агрессивными жидкостями без значительного износа, что увеличивает срок их службы.

Приложения U-образной трубки

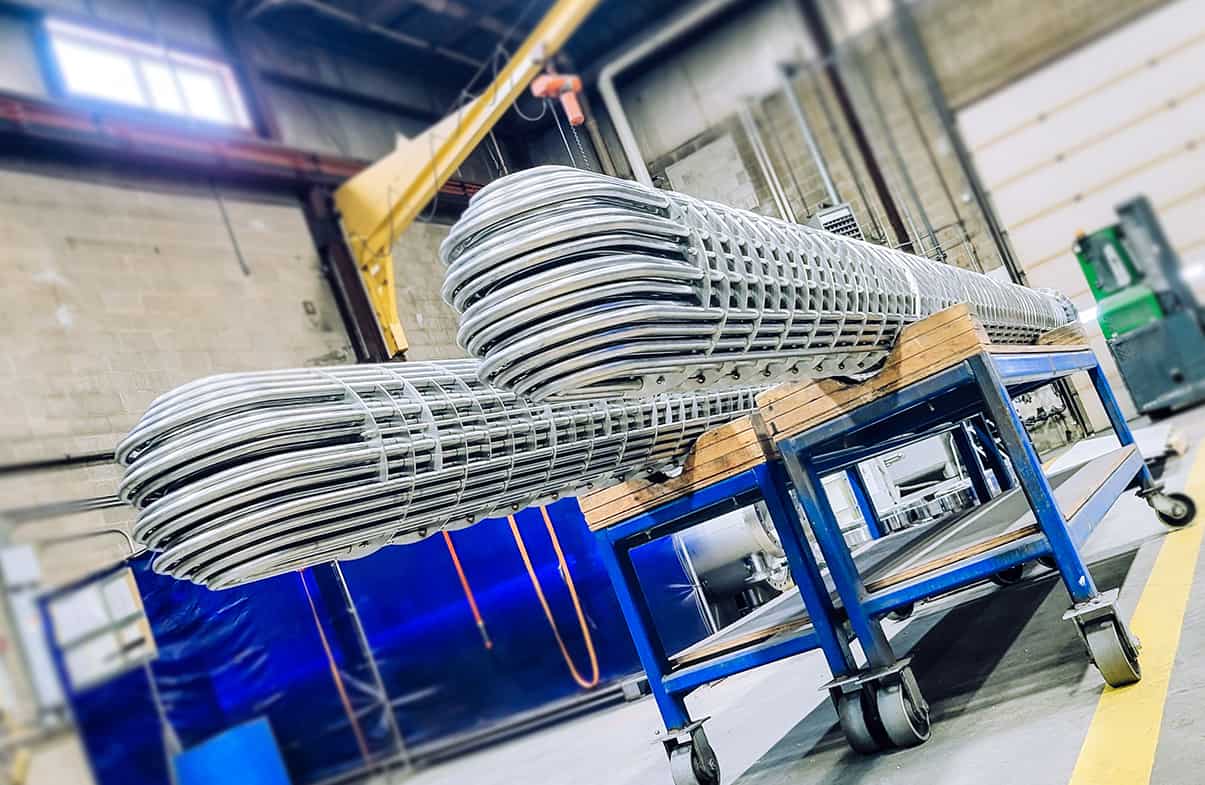

U-образная трубка-оболочка-трубка-обменник Такие отрасли, как пищевая, биотехнологическая, фармацевтическая, химическая обработка, применение пара в воде, включая безразборную мойку, где регулярное техническое обслуживание имеет решающее значение, а циклы теплового расширения и сжатия хорошо переносятся. Потому что теплообменники U-Tube легко адаптируются; они могут быть оснащены различными типами перегородок и расположением трубок для оптимизации эффективности теплопередачи. Будь то охлаждение, конденсация или нагревание жидкостей, кожухотрубные теплообменники U-Tube обеспечивают надежное и эффективное решение для широкого спектра применений.

U-образные теплообменники широко используются в различных теплообменниках благодаря своей универсальности и эффективности. Некоторые распространенные приложения включают в себя:

Электростанции: Для нагрева или охлаждения жидкостей в системах производства энергии.
Нефтяная и газовая промышленность: используется для предварительного нагрева сырой нефти или охлаждения продуктов нефтепереработки.
Химическая обработка: способствует эффективной передаче тепла в химических реакциях и процессах.
Системы HVAC: Обеспечивает эффективное охлаждение или обогрев в крупномасштабных системах HVAC.
Пищевая промышленность и производство напитков: используется для процессов пастеризации, нагрева или охлаждения.

U-образный теплообменник имеет конструкцию с одной трубной решеткой, исключающую термическое напряжение.
Соответствует установленному национальному стандарту: GB151 — Кожухотрубные теплообменники.
Доступные материалы:
углеродистая сталь, нержавеющая сталь 304/316L, дуплексная нержавеющая сталь 2205, титан.
Доступные диаметры трубок:
12, 16, 19, 25, 32 и т. д.
Толщина стенки трубки:
от 1 до 3 мм.
