Теплообменники с плавающей головкой представляют собой кожухотрубный теплообменник, предназначенный для облегчения теплового расширения и сжатия, а также для простоты обслуживания.
Теплообменники с плавающей головкой используются в различных отраслях промышленности и применениях, где необходимо учитывать тепловое расширение и сжатие или где важна простота обслуживания. Общие области применения включают нефтехимическую переработку, химическое производство, нефтепереработку, производство электроэнергии и системы отопления, вентиляции и кондиционирования.
Как и обычные кожухотрубные теплообменники, теплообменники с плавающей головкой состоят из корпуса (внешнего резервуара) и пучка трубок внутри корпуса. Однако в конструкции с плавающей головкой один конец пучка труб прикреплен к плавающей трубной решетке, а другой конец прикреплен к неподвижной трубной решетке. Это позволяет пучку труб свободно перемещаться внутри корпуса.
В соответствии с различными требованиями плавающая головка теплообменника с плавающей головкой может быть различных типов. Помимо того, что пучок трубок может свободно перемещаться внутри устройства, мы также должны учитывать удобство обслуживания, установки и очистки теплообменника.
Обычно существует четыре основных типа теплообменников с плавающей головкой: сальниковая коробка с наружной набивкой (TEMA P), фонарное кольцо с наружной набивкой (TEMA W), конструкция с плавающей головкой и опорным устройством (TEMA S) и сквозная конструкция (TEMA T).
SINOHEX может производить различные виды теплообменников с плавающей головкой в соответствии с TEMA, API660 и JISB8249. Имеются и другие специальные требования.

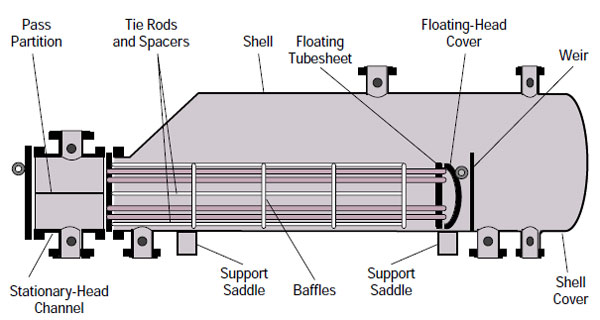

Проходной теплообменник с плавающей головкой (TEMA T)

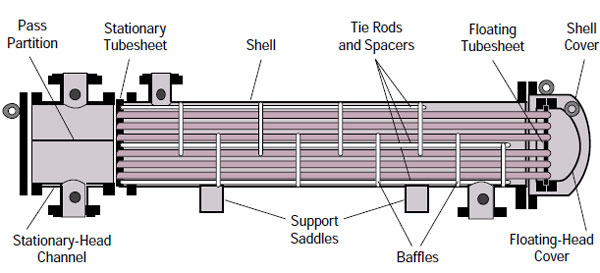

Проходной теплообменник с плавающей головкой (TEMA S)
Принцип работы
Принцип работы теплообменника этого типа прост. Если допустимый перепад давления на трубной стороне значительно низок и жидкость не может попасть в корпус, рекомендуется использовать теплообменник с плавающей головкой. Допустимый перепад давления на трубной стороне становится ограничивающим фактором при определении длины и количества трубок, а перепад давления на корпусе максимизируется в пределах этого размера за счет расположения перегородок, обеспечивающего необходимую производительность.
Типы
Плавающая головка плавающего теплообменника может быть разных типов в зависимости от требований. Чтобы уменьшить термические напряжения и обеспечить возможность снятия пучка труб для очистки, были разработаны различные плавающие головки. Ниже приведены четыре основных типа.
Разъемное заднее кольцо (Тип S)
В промышленности чаще всего используются устройства типа с разъемным задним кольцом. В конструкции этого типа плавающая головка крепится на вынесенной из канала трубной решетке. Плавающая головка удерживается на месте разъемным опорным кольцом, что позволяет ее демонтировать. Диаметр плавающей трубной решетки остается немного меньшим, чем диаметр внутренней оболочки, чтобы можно было снять весь трубный пучок с конца канала.
Протяжной комплект (Тип Т)
В протягиваемом пучке одна из трубных решеток настолько мала, что ее можно протянуть через кожух. Это обеспечивает доступ к внутренней части корпуса для его осмотра, ремонта и очистки. Однако в этой конструкции меньше трубок, чем в других, что приводит к более медленной теплопередаче. Меньше трубок для фланца крышки и окружности болтов.
Внешнее упакованное фонарное кольцо (Тип W)
В этом типе потоки на стороне корпуса и на стороне трубы изолированы отдельными прокладками и разделены фонарным кольцом. Это самая дешевая из плавающих головок. Этот тип рекомендуется для низкого давления, низкой температуры и неопасных жидкостей.
Сальник с внешним уплотнением (Тип P)
В этом типе юбка, прикрепленная к решетке поплавковой трубы, проходит через задний конец крышки. Пространство между юбкой и корпусом уплотняется несколькими слоями прокладки и сальника. В отличие от конструкции внешнего фонарного кольца, она содержит четыре трубки вместо двух, что позволяет быстрее передавать тепло от среды к среде. Рекомендуется для неопасных жидкостей при низком давлении и низкой температуре.
Теплообменник ТЕМА типа АЕС с плавающей головкой
1. Стационарный головной канал
2. Стационарный головной убор.
3. Стационарный фланцевый канал головки или крышка.
