Пластинчатые теплообменники

Определение и цель

ЧТО ТАКОЕ ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИКИ И КАК ОНИ ДЕЛАЮТСЯ

РАБОТА?

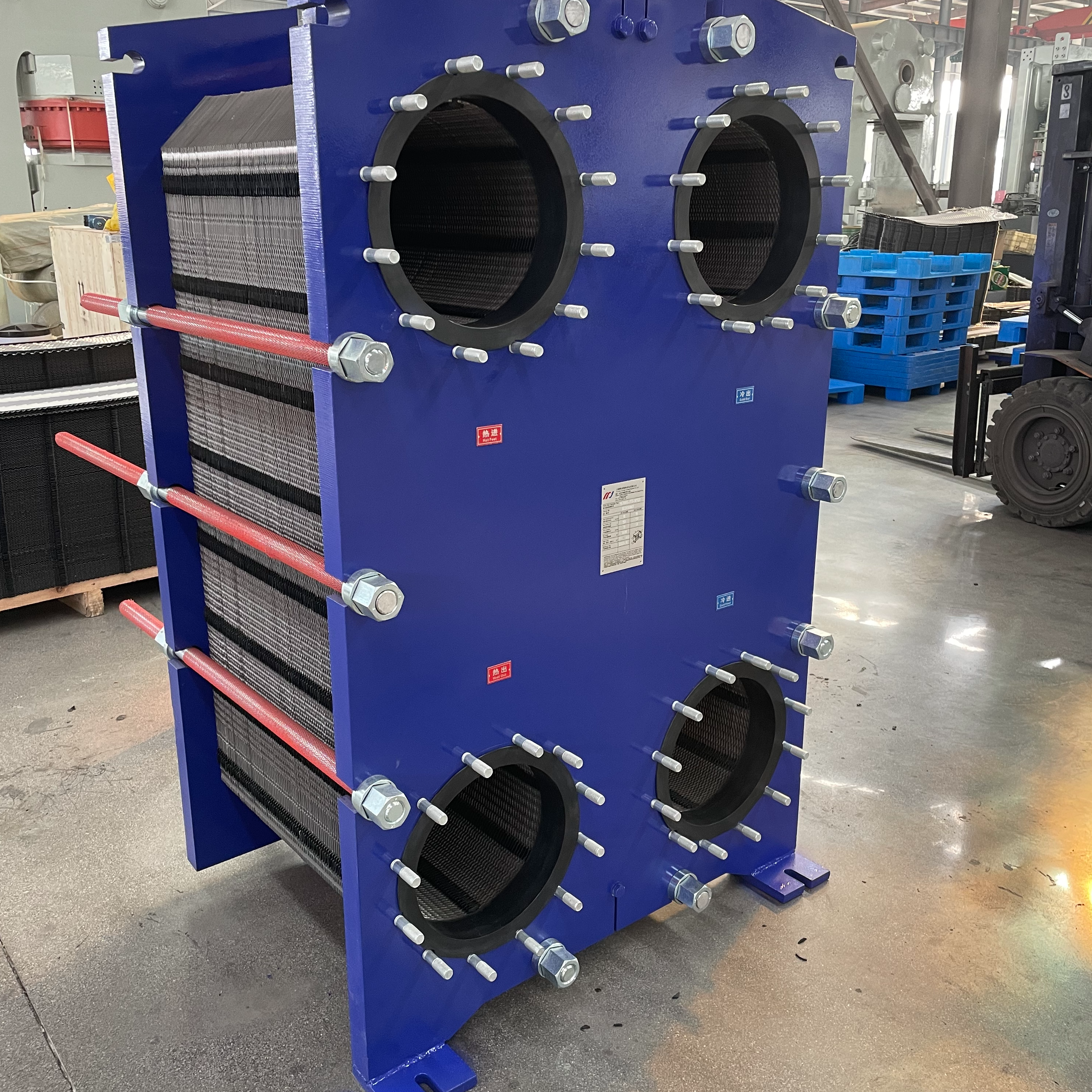

Пластинчатые теплообменники используются для передачи тепла между двумя средами, которые отделены друг от друга гофрированными пластинами. Пластинчатый теплообменник состоит из различных теплообменных пластин, которые герметизированы прокладками, либо спаяны, либо сварены между собой.

Отдельные передаточные пластины теплообменника расположены в пакетах, образующих проточные каналы, по которым поочередно текут горячие и холодные среды. Это позволяет тепловой энергии передаваться из одной среды в другую. Очень важно, чтобы две среды были надежно отделены друг от друга (например, уплотнениями), чтобы избежать смешивания. Когда теплообменные среды текут в противоположных направлениях, как это обычно бывает, мы говорим о принципе противотока. В остальном принцип потока параллельный. В некоторых цельносварных моделях также может применяться принцип поперечного потока. Общим для всех вариантов является то, что специальное гофрирование передаточных пластин обеспечивает высокую турбулентность потока.

Дизайн и применение

КАК УСТРОЙСТВЕН ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК И ГДЕ ОН НАХОДИТСЯ

ИСПОЛЬЗОВАЛ?

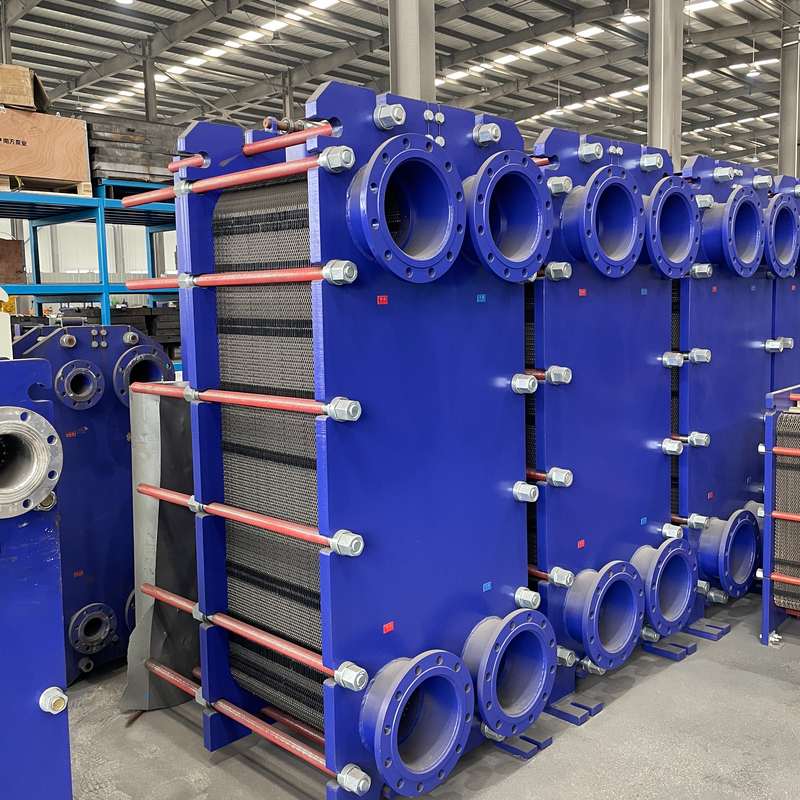

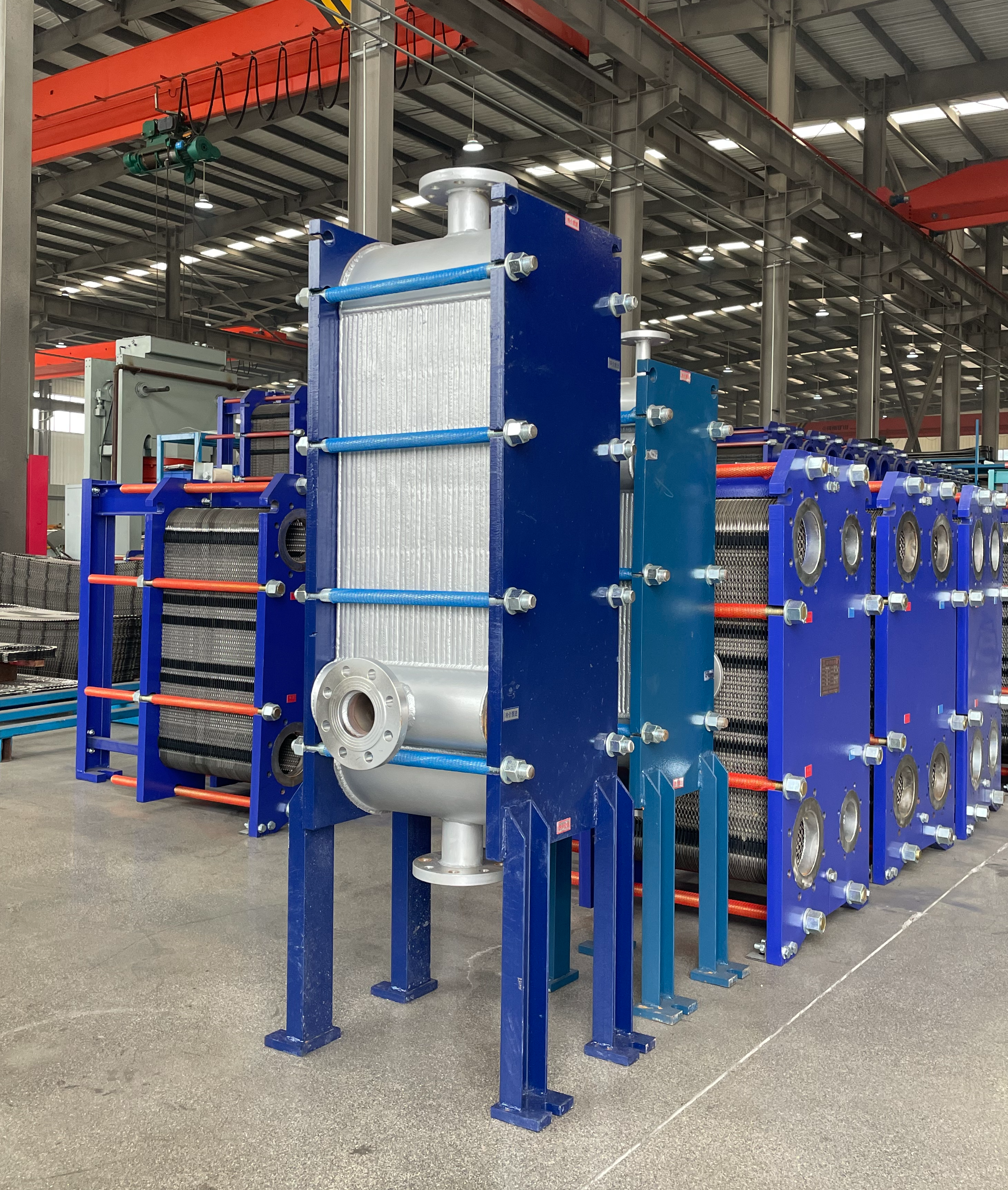

В принципе, все наши пластинчатые теплообменники работают одинаково. В зависимости от цели, для которой необходим теплообменник, они могут различаться по конфигурации, конструкции и используемым материалам. Паяные пластинчатые теплообменники небольшие и компактные и предпочтительно используются в системах отопления, вентиляции и кондиционирования, а также в холодильной промышленности. Разборные пластинчатые теплообменники можно гибко адаптировать и при необходимости расширять для оптимального удовлетворения требований наших клиентов. Это особенно важно в химической, пищевой и морской промышленности. Сварные пластинчатые теплообменники, напротив, рассчитаны на высокое давление и температуру, поэтому предпочтительно используются в нефтегазовой отрасли.

Дополнительные примеры областей применения:

техника отопления, например, пол с подогревом, солнечные системы или нагрев горячей воды.

промышленность, например, на электростанциях или в машиностроении

пищевая техника, например, для охлаждения молока или пастеризации пива

холодильная и охлаждающая техника, например, в виде конденсатора, испарителя или перегревателя

Просто спросите нас – мы с радостью посоветуем вам выбрать наиболее подходящий пластинчатый теплообменник для вашего применения или покажем подходящее сервисное решение.
